曲轴是发动机最主要的部件，它承受连杆传来的力，并将其转化变为转矩。通过曲轴输出并驱动发动机上其他附件工作。曲轴受到旋转质量的离心力，周期变化的气体惯性力和反复惯性力的共同作用，使曲轴承受弯曲扭转载荷的作用。因此，要求曲轴要有足够的强度和刚度，轴颈表面要耐磨，工作均匀，平衡性好，其加工制造难度也大幅上升。
零件信息及客户要求
加工零件：曲轴
加工材质：42CrMo
机 床：卧式专机
冷却方式：外冷
工件硬度：HRC28--HRC32
零件加工工艺难点的描述

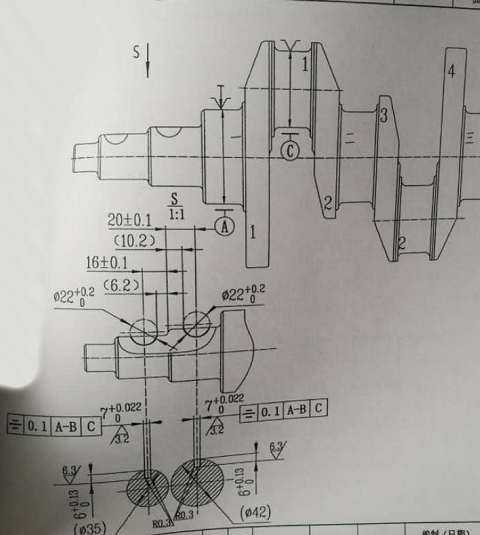

1、曲轴材料（加工部位如图一），本身难加工。
2、工件精度高，尺寸要求严。
3、批量加工，刀具寿命要求稳定。
图一
赛克刀具设计制造特点
刀具规格：SKMT22-7-150-SD20
1、优化前角，齿数优化，采用特殊刃型减小切削力。
2、芯厚增大，提高刀具刚性。
3、刀具制作均采用微粒砂轮磨削，提高光洁度。
4、刀具采用日本专机加工，刀具公差0.002mm。
最终测试结果
刀具直径：D22半圆键铣刀
Vc 速 度：80m/min
n 转 速：1150 r/min
F 切削进给量：138 mm/min
刀具寿命：500件
结果：刀具寿命稳定，刀具尺寸精度完美达标。
