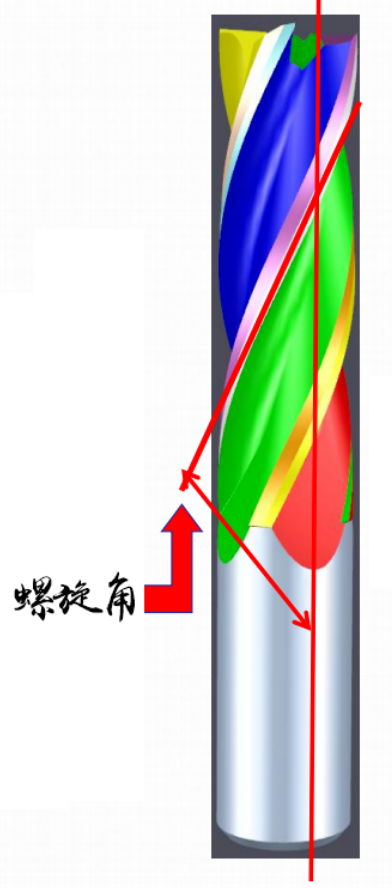

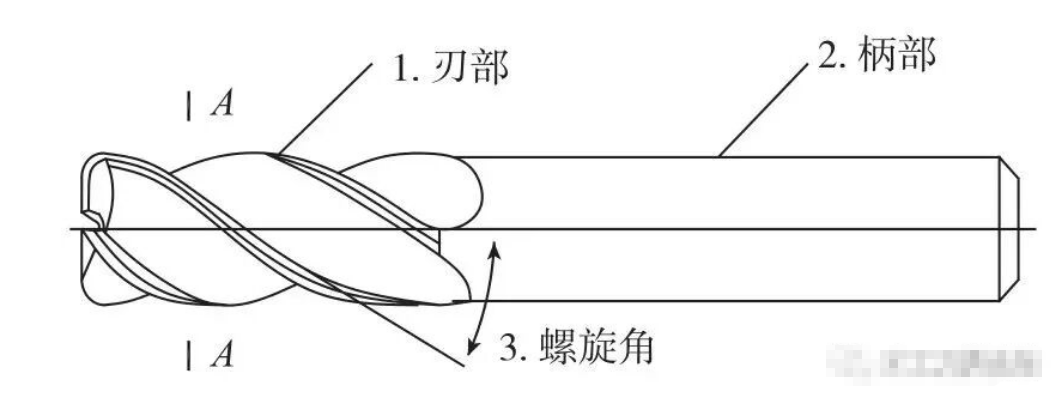

1. 螺旋角的定义与本质
螺旋角是螺旋切削刃展开成直线后，与刀具轴线之间的夹角（立铣刀、圆柱铣刀的螺旋角等于刃倾角。其本质是刃倾角在旋转刀具上的体现，决定了切削刃的空间走向与切削过程的力学特性。
几何定义
：对于圆柱铣刀/立铣刀，螺旋角是螺旋线切线与轴线的夹角；对于钻头，是螺旋槽最外缘螺旋线切线与轴线的夹角（钻头外缘螺旋角最大，越靠近钻心越小）。
数学关联
2. 螺旋角的核心作用
螺旋角是刀具最关键的角度之一，直接影响切削平稳性、排屑、切削力分布、刃口强度： | |
|---|
| 切削平稳性 | 螺旋角使切削刃逐渐切入/切出工件（而非直刃的“同时切入”），减少冲击与振动；增大螺旋角→同时工作齿数增多→切削过程更平稳（如螺旋角30°的铣刀比直刃振动小80%）。 |
| 排屑性能 | 螺旋槽引导切屑沿螺旋线排出，增大螺旋角→切屑排出更顺畅（避免堵塞）；但螺旋角过大→排屑路程变长→阻力增大（如深盲孔加工宜选小螺旋角）。 |
| 切削力分布 | 螺旋角将切削力分解为径向分力与轴向分力（
：
- 螺旋角增大→
减小（径向刚性差时更稳定）、增大（需刚性好的刀柄）；
- 小螺旋角→
大（易振动）、小（防刀具脱落）。 |
| 刃口强度与锋利性 | 螺旋角增大→实际前角增大（刃口更锋利）、切削刃工作长度延长→单位长度负荷减小→刀具寿命延长；但螺旋角过大→刃口强度减弱（易崩刃/卷刃）、散热变差。 |
| 表面质量 | 螺旋角使切削刃逐渐切入→减少表面冷硬层与振纹；大螺旋角→表面粗糙度更低（如螺旋角45°的铣刀比30°加工的表面Ra值小20%~30%）。 |
3. 螺旋角的分类与常规数值
根据螺旋角的大小，可分为小、标准、大螺旋角，不同刀具类型的常规范围如下：3.1 按数值分类
| | |
|---|
| | 刃口强度高、径向力大；适合槽铣、铸铁/硬材料、薄壁件（如15°螺旋角用于键槽铣刀，20°用于铸铁铣刀）。 |
| | 切削力均衡、排屑顺畅；通用加工首选（如30°用于普通钢件铣刀，45°用于“强力螺旋立铣刀”）。 |
| | 刃口锋利、轴向力大；适合难加工材料（钛合金、高温合金）、高硬度材料（HRC>50）、精加工（如60°用于淬硬钢铣刀）。 |
3.2 不同刀具的常规螺旋角
4. 螺旋角的选择原则
选择螺旋角需平衡平稳性、排屑、强度、切削力，核心依据以下因素：4.1 按加工材料选择
：切屑呈带状，需大螺旋角改善排屑→选30°~45°（如铝合金选40°~50°，不锈钢选30°~40°）。：切屑呈崩碎状，需小螺旋角增强刃口→选10°~30°（如铸铁选15°~25°）。：切削力大、易粘刀，需大螺旋角减小切削力→选45°~60°（如钛合金选50°~60°）。：需锋利刃口与长工作长度→选45°~60°（如HRC50~60选50°，HRC>60选60°）。
4.2 按加工性质选择
：切削力大、冲击强→选小螺旋角（10°~30°）增强刃口；若机床刚性好，可选标准螺旋角（30°~45°）提高效率。：需表面质量好→选大螺旋角（30°~60°）减少振动与冷硬层。：排屑困难→选小螺旋角（10°~25°）缩短排屑路程（如键槽铣刀选15°）。：径向力易致变形→选小螺旋角（10°~30°）减小径向力。
4.3 按工艺系统刚性选择
：可选大螺旋角（45°~60°）提高效率与表面质量。：选小螺旋角（10°~30°）减小径向力与振动；若用大螺旋角，需配高刚性刀柄（如液压刀柄）防止刀具脱落。
4.4 按刀具类型选择
：通用选30°~45°，难加工材料选45°~60°，槽铣选15°~25°。：普通材料选18°~30°，有色金属选35°~40°，高强度钢选10°~15°。：铸铁选7°~8°，钢件选12°~20°，铝合金选35°~45°。
5. 螺旋角的特殊设计
为解决常规螺旋角的局限，衍生出变螺旋角、双螺旋角等特殊设计：
5.1 变螺旋角（不等螺旋角）
定义
：刀具不同刃口或同一刃口不同位置的螺旋角不同（如前刃30°、后刃45°）。
作用
：破坏切削振动的谐振频率→显著减振（如薄壁件加工用变螺旋角铣刀，振动降低50%以上）；改善排屑均匀性。
应用
：薄壁零件、长悬伸加工、高精度模具铣削（如航空零件的五轴加工）。

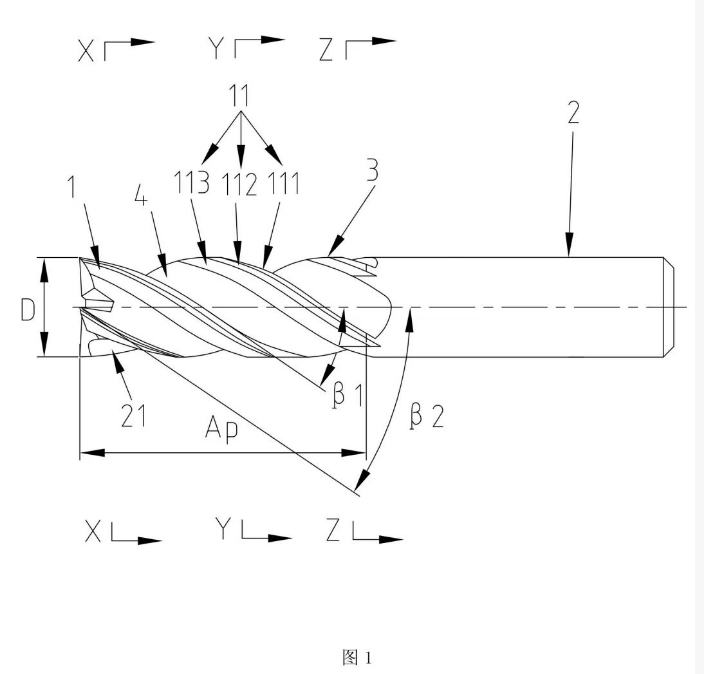

5.2 双螺旋角
定义
：端刃与周刃采用不同螺旋角（如端刃20°、周刃40°）。
作用
：兼顾端刃强度（小螺旋角）与周刃排屑（大螺旋角）→适合深槽加工、型腔铣削（如发动机缸体的深槽铣刀）。

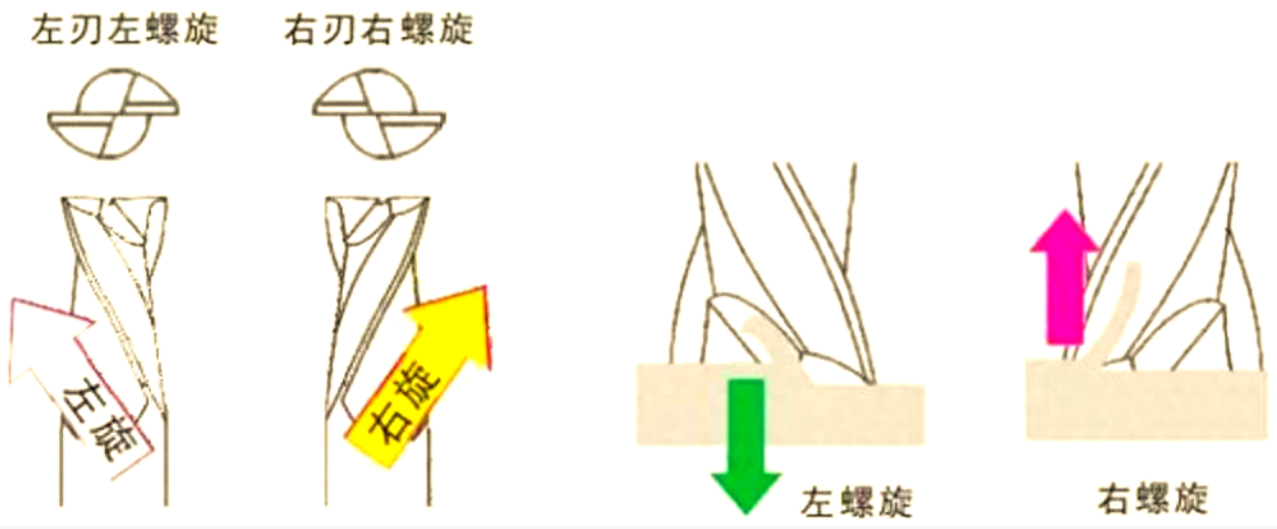

5.3 反螺旋角（左旋/右旋）
定义
：螺旋方向与切削方向相反（如右切铣刀用左旋螺旋）。
作用
：改变切屑流向→右旋螺旋切屑向上（适合通孔），左旋螺旋切屑向下（适合盲孔，避免切屑堵塞）。
6. 螺旋角的合理数值总结
7. 总结螺旋角的本质是**“切削平稳性与刃口强度的平衡器”**：大螺旋角→刃口锋利、排屑好，适合难加工材料/精加工；选择时需结合材料、加工性质、刚性、刀具类型，通过变螺旋角、双螺旋角等特殊设计优化性能。螺旋角的合理应用可显著提升加工效率、表面质量与刀具寿命，是现代切削加工的核心参数之一。
